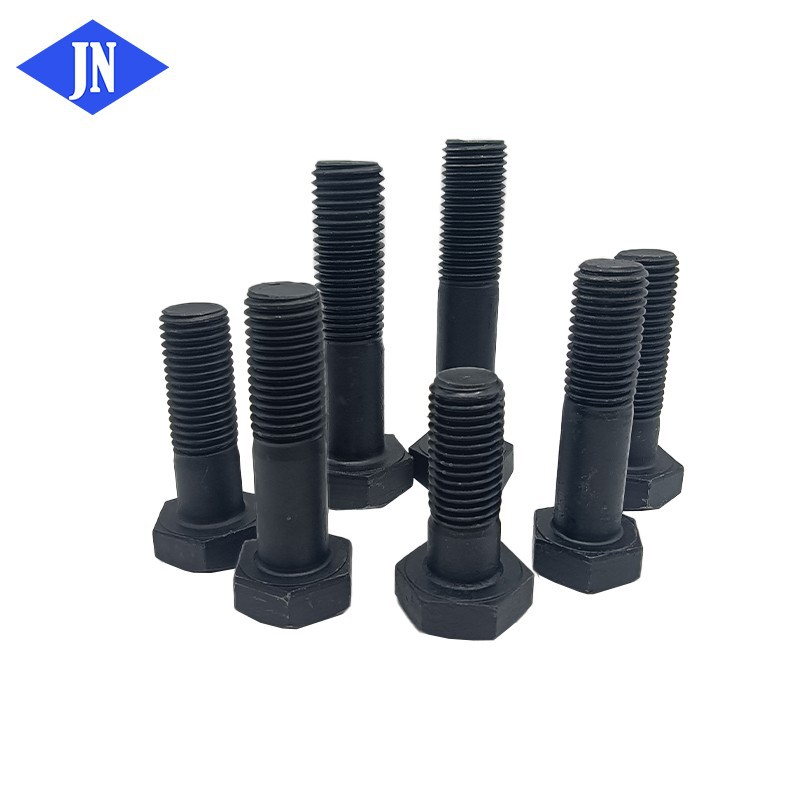

Pernos ASTM A490

ASTM A490 es una norma para pernos estructurales de acero de aleación tratados térmicamente-publicada por la Sociedad Estadounidense de Pruebas y Materiales (ASTM), que cubre tamaños con diámetros nominales que van desde 1/2 pulgada a 1-1/2 pulgadas (aproximadamente 12,7 mm a 38,1 mm). Esta norma especifica pernos con una resistencia a la tracción mínima de 150 ksi (aproximadamente 1035 MPa) y un límite elástico de no menos de 130 ksi (aproximadamente 896 MPa), y se aplica a productos de acero de aleación de medio carbono templados y revenidos.

En comparación con ASTM A325, A490 ofrece un aumento de resistencia de aproximadamente entre un 25 % y un 30 %, lo que permite la transmisión de cargas mayores con el mismo diámetro o el uso de pernos-de menor diámetro para cargas equivalentes, lo que reduce el peso de las juntas de conexión y reduce los costos de material.

Dos tipos

Tipo 1 - Acero aleado. La opción estándar para la mayoría de estructuras de construcción y marcos industriales.

Escriba 3 - Acero resistente a la intemperie. Ofrece el doble de resistencia a la corrosión que el tipo 1 y está diseñado específicamente para puentes y estructuras sujetas a exposición al exterior a largo plazo-que no requieren pintura. Está marcado como "A490" para distinguirlo del Tipo 1.

1. Extremadamente alta resistencia a la tracción y al corte.

De tensiónFuerza: 150 ksi (1035 MPa) mín.

Límite elástico (0,2% de tensión residual): 130 ksi (896 MPa) min

Resistencia al corte (valor de diseño según el código AISC): aproximadamente 90 ksi (620 MPa)

Este grado permite utilizar pernos A490 en juntas de conexión sujetas a cargas de fatiga cíclica, como vigas de grúa, puentes ferroviarios y plataformas marinas.EM.

2. Excelente estabilidad de precarga

Los pernos ASTM A490, combinados con tratamientos superficiales que proporcionan un coeficiente de torsión estable (como la galvanización en caliente-con una capa de cera o una capa de Dacromet), cumplen con los requisitos de coeficiente de deslizamiento para conexiones atornilladas de alta-resistencia de tipo fricción-. La variación de la precarga medida se controla dentro de ±5 %, lo que garantiza la coherencia durante las operaciones de tensado en el sitio.

3. Buena resistencia al impacto-de baja temperatura

Después de someterse a pruebas de impacto a baja-temperatura a -40 grados, los pernos A490 aún mantienen una absorción de energía suficiente (mayor o igual a 20 ft·lbf), lo que los hace adecuados para cimientos de turbinas eólicas en regiones frías, estructuras de acero polares y proyectos de tanques de almacenamiento de baja temperatura.

4. Normas claras para la combinación de tuercas y arandelas

Se deben usar tuercas ASTM A194 Grado 2H y arandelas endurecidas ASTM F436 junto con estos pernos para garantizar una distribución uniforme de la tensión en toda la superficie de contacto del soporte de carga y evitar el aplastamiento localizado.

Edificios-de gran altura - Columna bUniones cortas y conexiones de marcos a flexión sometidas a cargas verticales y de viento extremas.

Puentes-de luz larga - Conexiones de vigas principales que requieren máxima resistencia al corte y a la tracción

Torres de aerogeneradores - Conexiones de base de torre sujetas a momentos de vuelco de 2,5 a 4,0 MN a una altura del eje de 150 metros

Conjuntos industriales-de servicio pesado - Plataformas marinas, plantas de energía e infraestructura minera

Estructuras sísmicas-resistentes - Carga cíclicaConexiones que requieren alta pretensión y bajo deslizamiento.

Está prohibido-galvanizar en caliente. La temperatura del baño de galvanización excede la temperatura de templado de los pernos y el proceso de decapado hace que el acero de alta-dureza absorba hidrógeno, lo que provoca una fractura frágil retardada. Sólo se permiten recubrimientos mecánicos ASTM F1136 Grado 3.

Coincidencia de nueces. Los pernos A490 deben usarse con tuercas ASTM A563 Grado DH. Las tuercas de menor-calidad se deslizarán antes de que el perno alcance la carga verificada.

Método de instalación. El apriete se debe realizar utilizando el método del ángulo, el método de la llave dinamométrica calibrada o el indicador de tensión directa (DTI) de acuerdo con las especificaciones AISC/RCSC. Para conexiones de tipo fricción-, la precarga correcta no es-negociable.

Trazabilidad total. Los pernos estructurales requieren trazabilidad del lote y un informe de prueba de fábrica (MTR). Se rechazarán todos los elementos de fijación sin certificado de conformidad.

Aunque los pernos ASTM A490 son más fuertes que los pernos A325, también es necesario considerar las condiciones ambientales, los escenarios de aplicación, los costos y otros aspectos. Armados con un amplio conocimiento y experiencia, los expertos de SYNERGIA están dispuestos a responder cualquier pregunta que pueda tener sobre los pernos estructurales de acero A490.
